XCF浮选机

XCF浮选机设备物料

进料粒度：2mm-10mm

设备处理量：0.2～38 m³/min

生产物料：有色金属、黑色金属、和非金属矿物

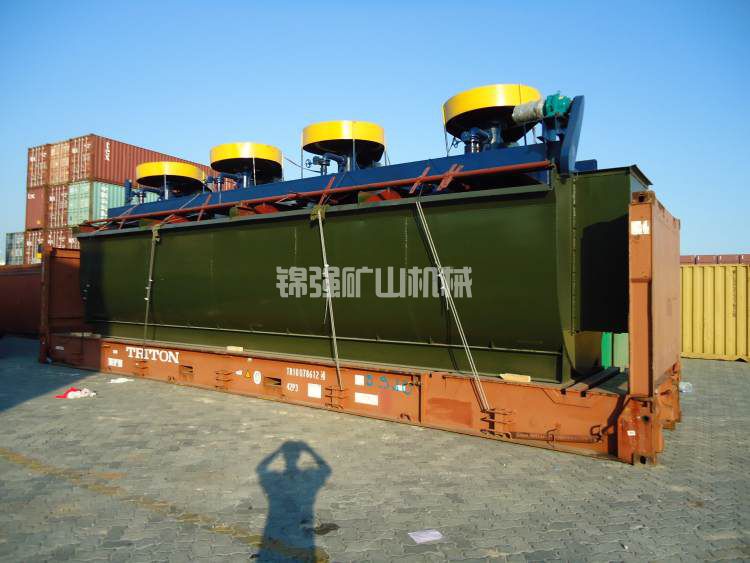

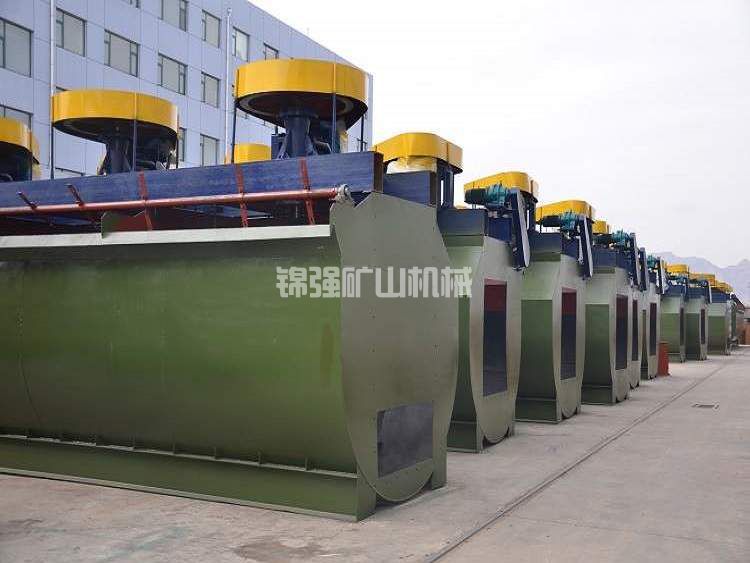

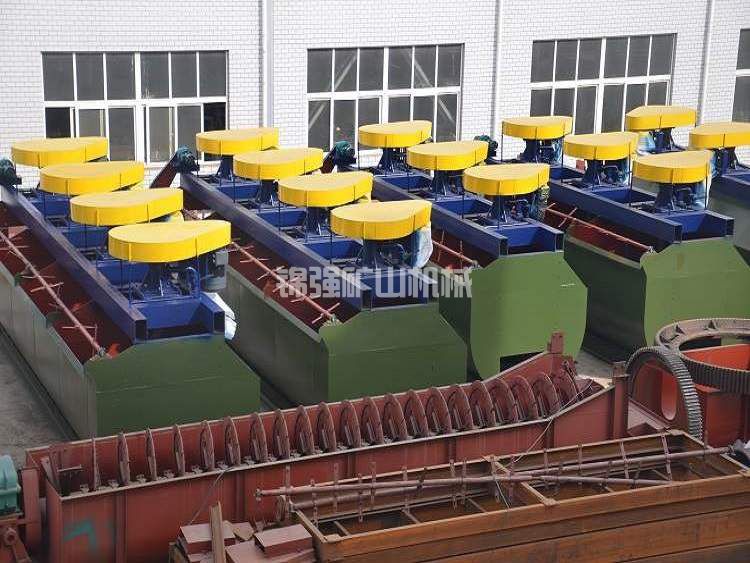

XCF浮选机设备图片

XCF浮选机设备介绍

一、简介

XCF型浮选机是一种充气式浮选机用外充气式浮选机。XCF型浮选机主要特点是得用矿浆的垂直大循环和鼓风机压入的低压空气来提高浮选效率,先进的选矿设备,XCF型浮选机适用于有色金属,黑色金属,非金属矿物质的选别.

二、工作原理

当叶轮旋转时叶轮上叶片抽吸给矿及中矿,槽内矿浆从四周底由叶轮下端吸入到叶轮下叶片间,与此同时,由鼓风机给入低压空气通过分配器进入叶轮下叶片间,矿浆和空气在叶轮下叶片间进行充分混合后,由叶轮下叶片周边排出,排出的矿浆和空气混合物与上叶片排出的矿浆一起,由安装在叶轮周围的定子稳流和定向后进入到槽内主体矿浆中,矿化气泡上升到槽子表面形成泡沫层、槽内矿浆一部分返回叶轮下叶片进行循环,另一部分通过槽间壁上流通孔进入下槽再选别。

XCF充气浮选机能否吸浆,XCF浮选机定子的形式和参数设计也是一个重要因素。小型试验中,用新设计的敞开式定子和A型浮选机封闭式定子进行了对比,A型浮选机在试验中出现了叶轮下叶片充入的空气能通过上叶片进入上叶片中心区,而后进入中心筒,从而影响了吸浆能力.分析其原因是:封闭式定子使下叶片充入的空气受到定子的封闭阻挡,不能顺利地进入槽内矿浆中,迫使空气通过上叶片进入叶片中心区。而用敞开式定子进行的试验,空气得到良好的分散,吸浆能力也大大加强。

三、设计思想

形成一种吸浆的充气机械搅拌式浮选机,与KYF浮选机联合使用,使其结构简单、功耗低和具有良好选别性,能得到更好的推广使用,因此在设计中除叶轮、定子与KYF浮选机不同,增加了盖板、中心筒、给矿管、中矿管外,其余所有零部件都与KYF浮选机相同。

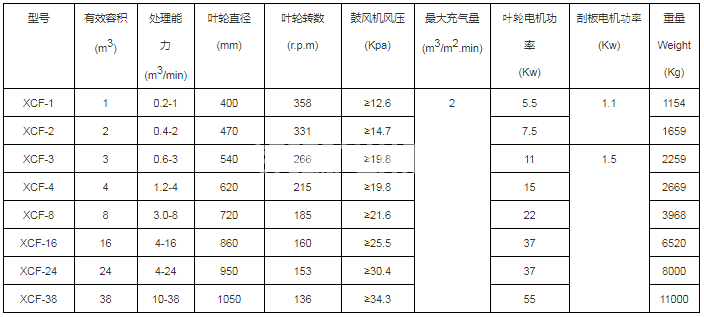

XCF浮选机技术参数
