水力旋流器

水力旋流器设备物料

进料粒度：<130mm

设备处理量：≤542m3/h

生产物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等

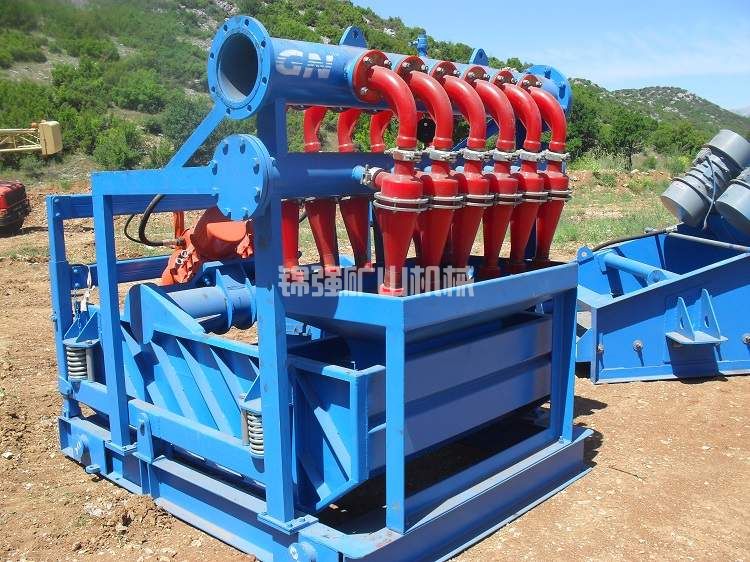

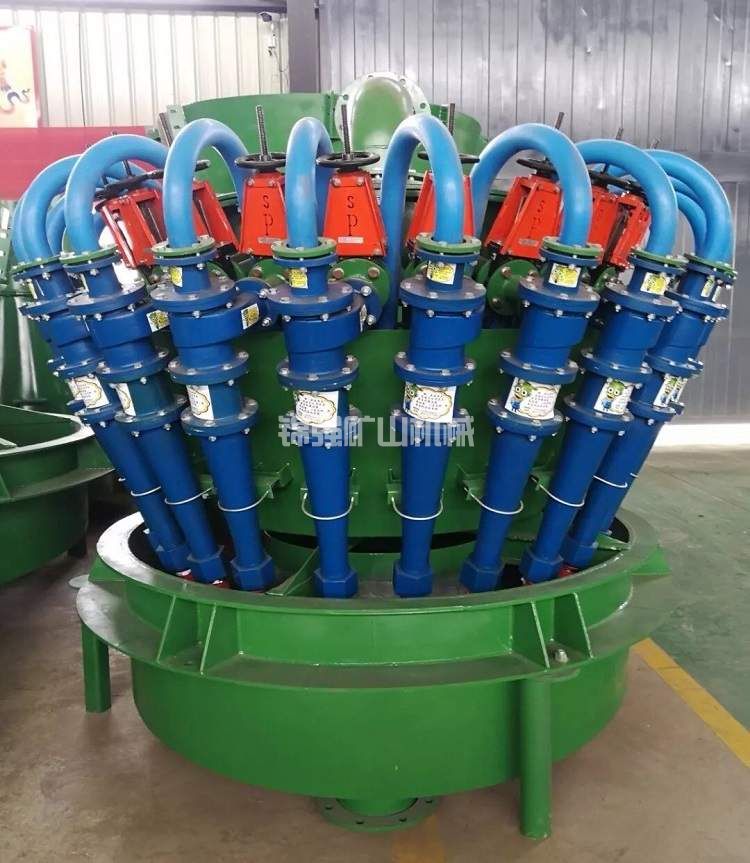

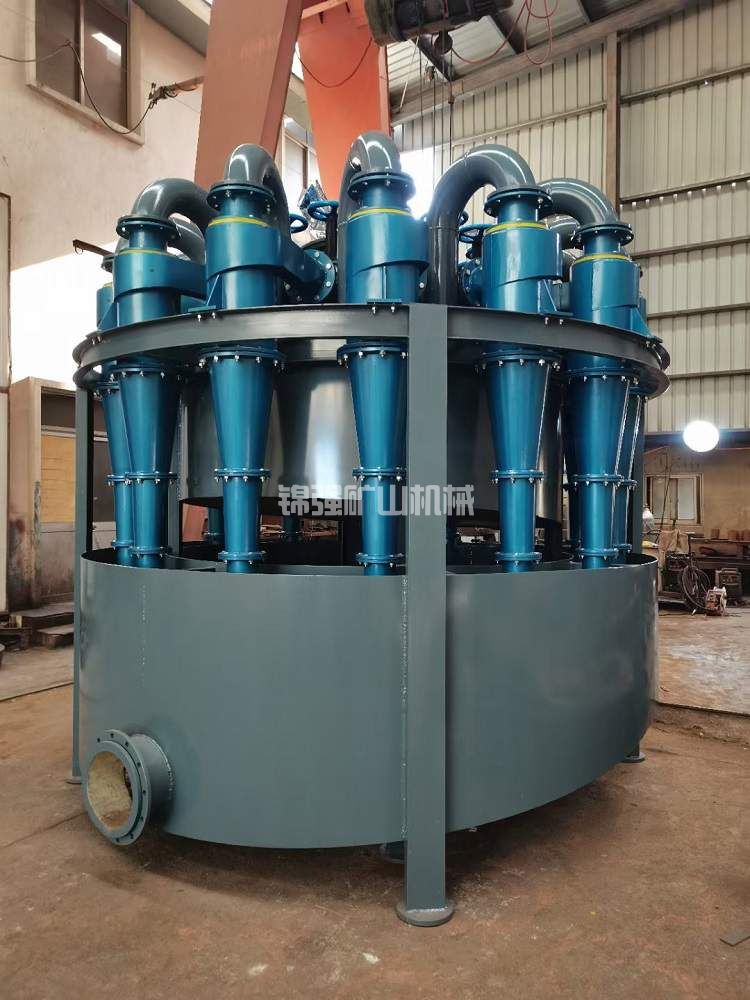

水力旋流器设备图片

水力旋流器设备介绍

一、简介

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转 到一定程度后虽二次上旋涡流排出。

二、结构组成

上部为圆锥形。在圆柱形筒体上装有与筒壁呈切线方向的给矿管。圆锥上部装有与圆柱部分相连通的中心溢流管。溢流管的上端则通过缓冲室或直接与外部管道联接以排出溢流。在圆锥形底部装有沉砂咀，以排出粗粒沉砂。为了减不磨损，可在给矿口、沉砂咀及筒体内壁衬以耐磨橡胶或用辉绿岩、铸石、碳化硅等耐磨材料。

三、工作原理

当矿浆用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）经给矿管沿切线方向进入圆筒后，矿浆便以很快的速度沿筒壁旋转，而产生很大的离心力。在离心力和重力的作用下，较粗、较重的矿粒被抛向器壁，沿螺旋线的轨迹向下运动，并由圆锥体下部的排吵咀排出，而较细的矿粒则在锥体中心和水形成内螺旋状的上升矿浆流，经溢流管排出。

四、优点

1、无运动部件，构造简单；

2、单位容积的生产能力较大，占面积小；

3、分级效率高（可达80%～90%），分级粒度细；

4、造价低，材料消耗少。

五、应用

水力旋流器已广泛应用于各大金属矿山的选矿工艺中。主要体现在以下作业：

1、一段闭路磨矿分级

2、二段闭路磨矿分级

3、精矿再磨分级

4、原矿选前选后脱泥

5、尾矿的筑坝与回填

六、使用注意事项

在与一段磨机构成的闭路磨矿分级系统中，在较高的给矿浓度下，具有较高的分级效率和较细的溢流细度，分级效率比常用的螺旋分级机高出5-10%，有利于磨机利用系数的提高。根据磨矿处理量、溢流细度和沉砂浓度的要求，正确选择合适规格及型号的旋流器，是能否达到最优化工作条件的前提。可为用户提供单机、并联机组或串联机组。

在选矿厂尾矿送往尾矿库处理时，尾矿中太小的细砂不宜作为尾矿筑坝的材料。使用旋流器分级后，粗粒尾矿留在坝体部位，细粒级向尾矿池的尾部运动，细粒矿浆在流动过程中也自然分级，稀而细的尾矿流动过程中也自然分级，在尾矿库的尾部则有一段是澄清水区，可作为回水利用。全尾充填工艺中，使用旋流器预分级浓缩，使大部分粗颗粒预先分离下来，降低后续过滤机的负荷，能达到较佳效果。使用旋流器完成筑坝与充填作业，可以解决尾矿坝坝体漏矿、滩面塌陷、外排水超标等问题，可取得明显的经济效益和社会效益。

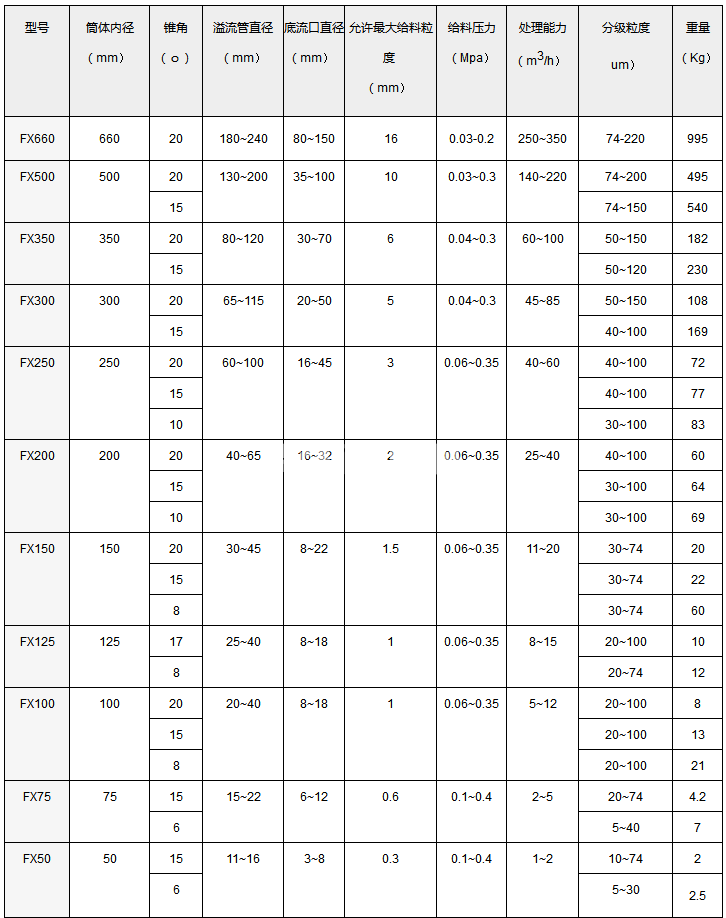

水力旋流器技术参数
